电力自动化测试设备用在变电站、配电房、发电厂与电力实验室,承担继电保护测试、电能质量分析、自动化终端调试。这类设备电磁干扰强、温差大、现场调试频繁,选屏只看尺寸和分辨率,后期现场问题会集中爆发。下面七条,每条都对应一个具体的现场故障。
一、ESD 与 EMC:按工业四级选,不按「能用」选
变电站是电磁环境最恶劣的工业场景之一:高压开关操作的瞬态脉冲、变压器与电抗器漏磁、变频器与高频电源的传导干扰,会通过供电回路与空间辐射耦合到测试设备。防护不足的表现是花屏、触控失灵甚至死机,直接耽误送电窗口。
核对项:ESD 不低于接触放电 ±8kV、空气放电 ±15kV;EMC 满足 IEC 61000 工业四级;是否标配金属屏蔽罩。供电建议从主电源独立取一路加 LDO 稳压,不与功率输出模块共用电源,入口加 TVS 与共模扼流圈。
二、宽温:先问清是工作温度还是存储温度

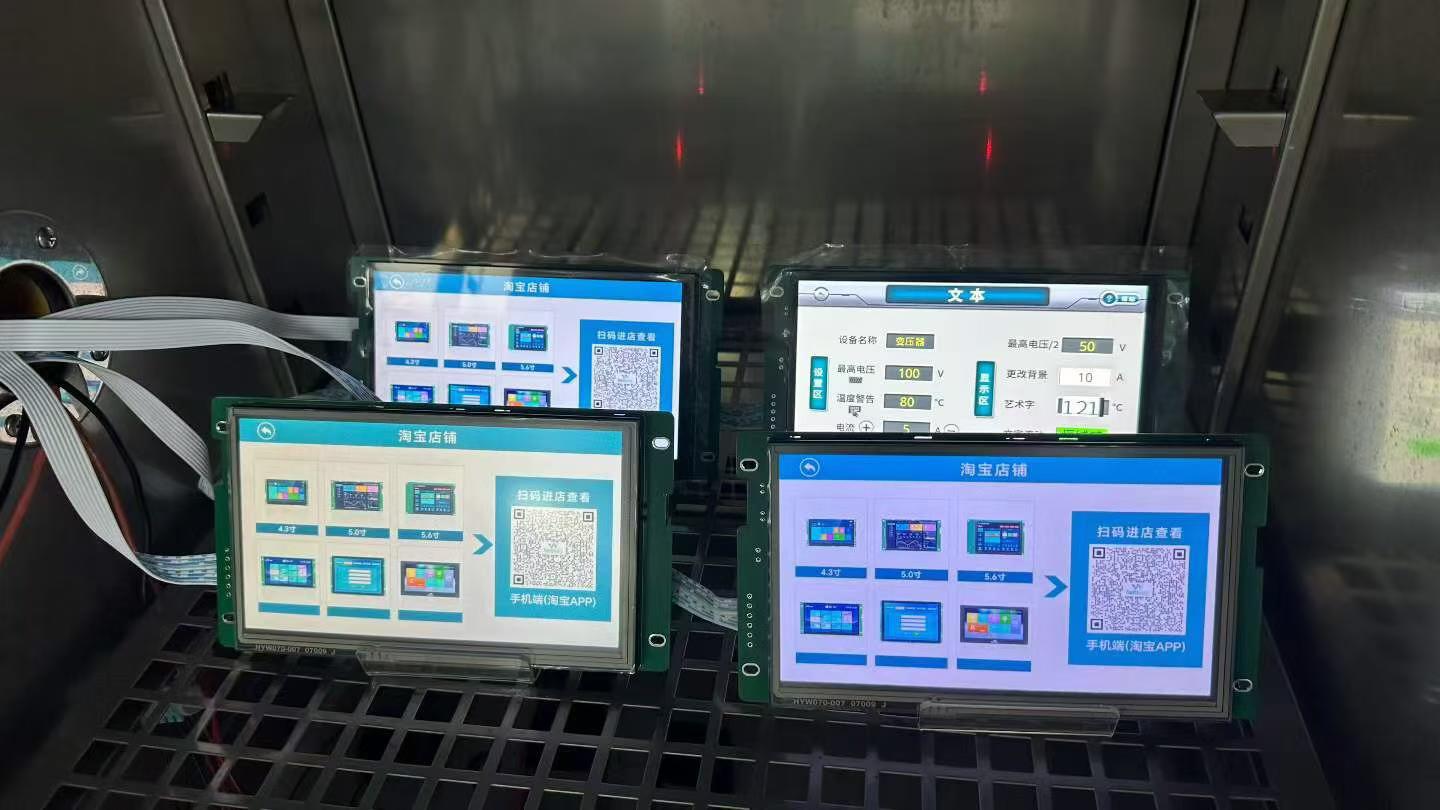

户外变电站夏季机柜内可超 70℃,北方冬季可到 -20~-30℃。常温屏在高温下发黄变暗,低温下无法启动或触控失灵。工作温度至少 -30℃ 起步,北方户外直接按 -40℃ 选。宽温液晶与耐高温 LED 背光是判断依据,这两个料件不到位,标称温域没有意义。
三、刷新率:波形类应用的关键项
暂态录波、谐波分析对刷新要求高,故障瞬间波形变化快,刷新跟不上就会漏掉关键数据,导致判读误判。接口优先选 SPI 或 RGB,速率高于普通串口;通信协议加 CRC 校验与失败重试;关键波形区域用高优先级刷新。
四、触控方案:跟着现场操作习惯走
电力调试常戴绝缘手套,普通电容屏隔着手套就失灵。以戴手套操作为主,工业级电阻屏反而更稳定;裸手或薄手套为主,电容屏要选带高灵敏度算法、支持厚手套与防水防油污识别的型号。前面板建议 9H 钢化玻璃加耐磨涂层,避免长期触摸后透光率下降。
五、结构:经得起搬运振动
测试设备常在站点之间搬运。排线接口选带锁扣的连接器,振动后不松脱;边框优先金属材质;盖板用 9H 钢化玻璃抗冲击;频繁移动的设备可在四角加缓冲垫,减少振动传递。
六、亮度与防眩光:户外测试必备
户外变电站阳光直射,普通屏反光严重。亮度至少 800 cd/m² 起步,强光环境按 1000 cd/m² 以上;表面做 AG 防眩光;优先全贴合工艺(光学胶填实空气层,减少一层内部反射,对比度提升明显);条件允许加装遮光罩。
七、供货与售后:把交期写进合同
电力项目停电窗口就那么几天,屏晚到一天可能再等几个月。主流尺寸需有现货储备,定制交期写进合同;售后要能直连技术工程师,不必层层转达;每台设备带 SN 码可追溯,质保期建议三年起。
七项指标速查表
ESD 接触 ±8kV / 空气 ±15kV;EMC IEC 61000 工业四级;工作温度 -30℃ 起(北方 -40℃);接口 SPI/RGB 优先,配 CRC 与重试;触控按手套厚度选电阻或高灵敏电容;结构 9H 玻璃 + 锁扣排线 + 金属边框;亮度 800~1000 cd/m² + AG 防眩光 + 全贴合;交付 现货 1~3 天、定制 2~3 周、质保三年。
