有问必答：硬件篇

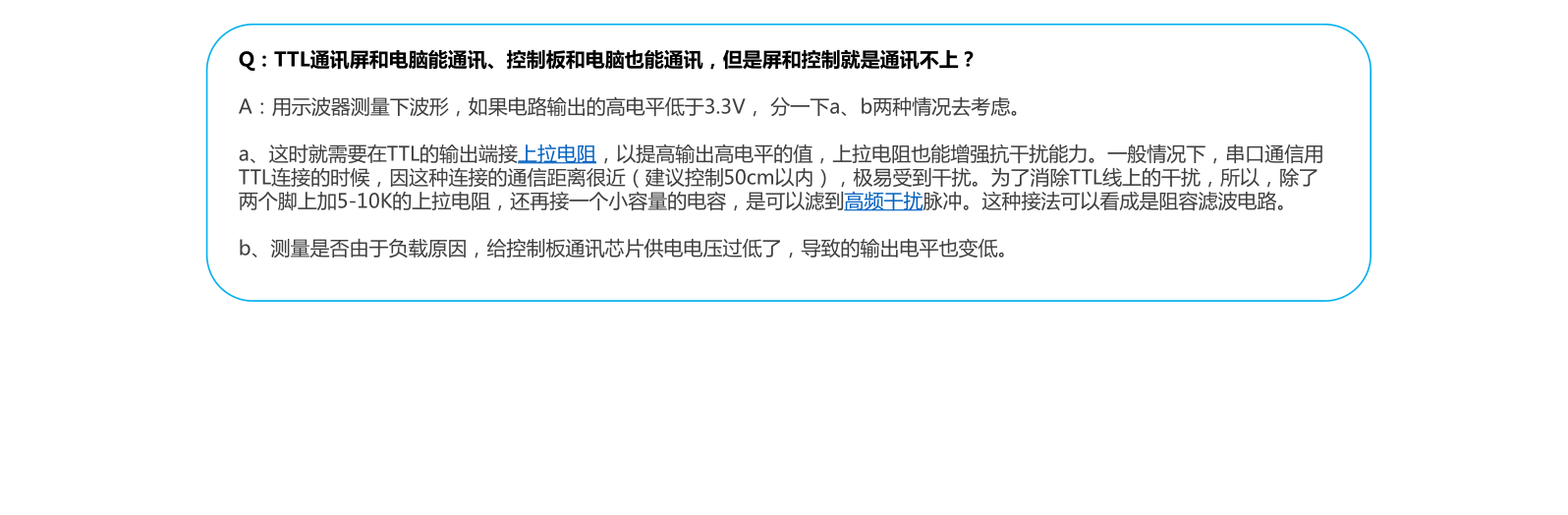

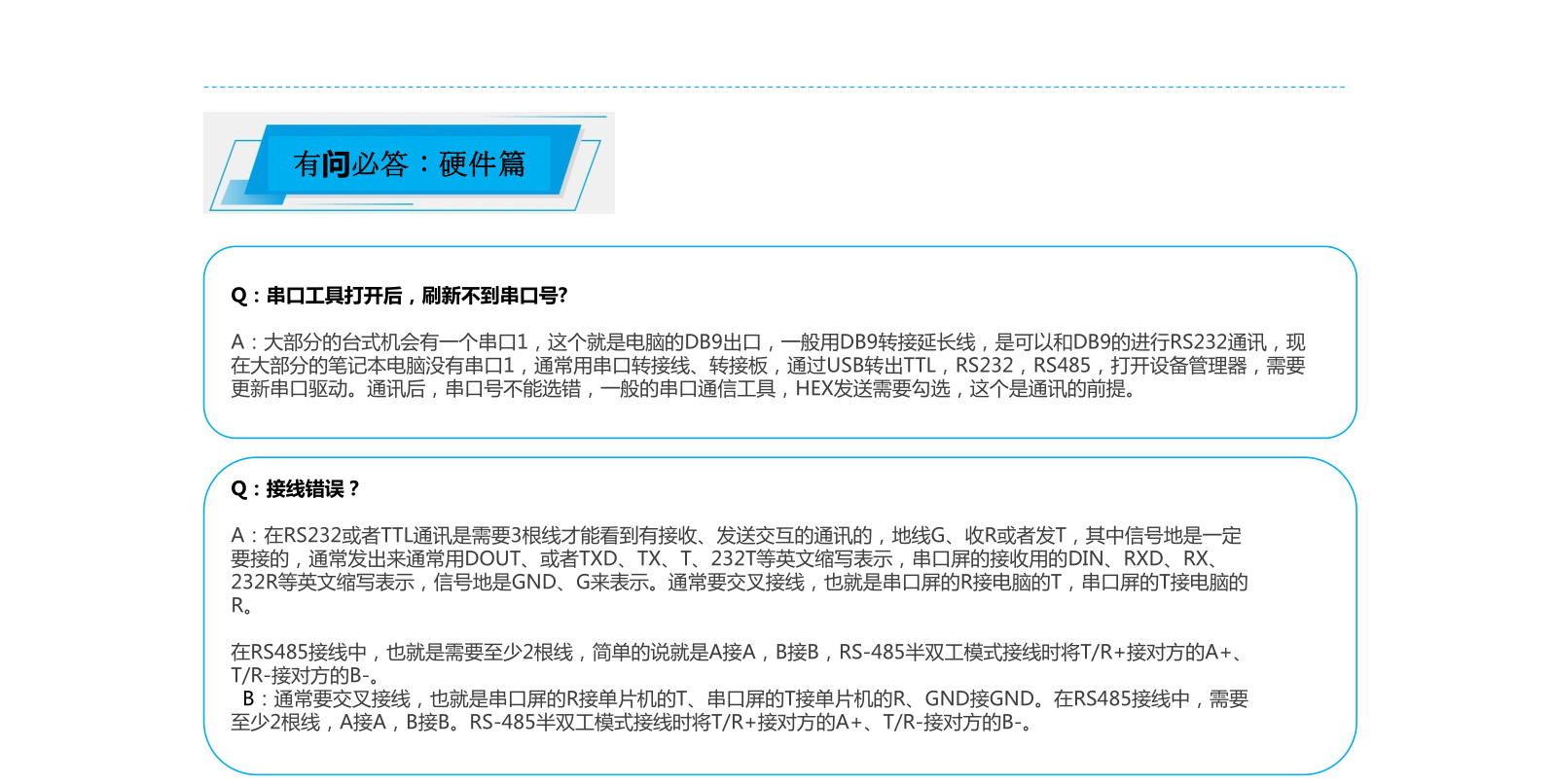

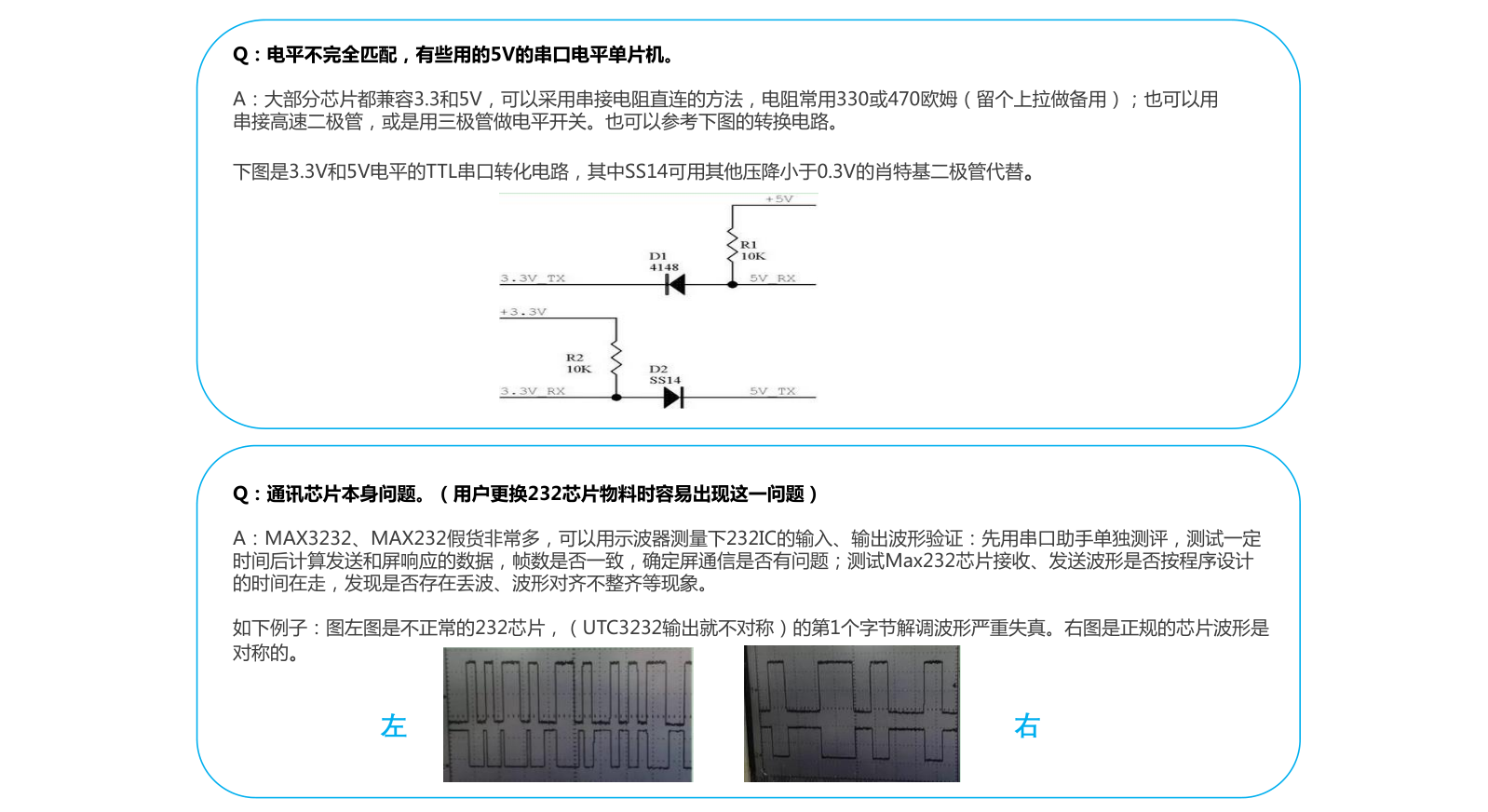

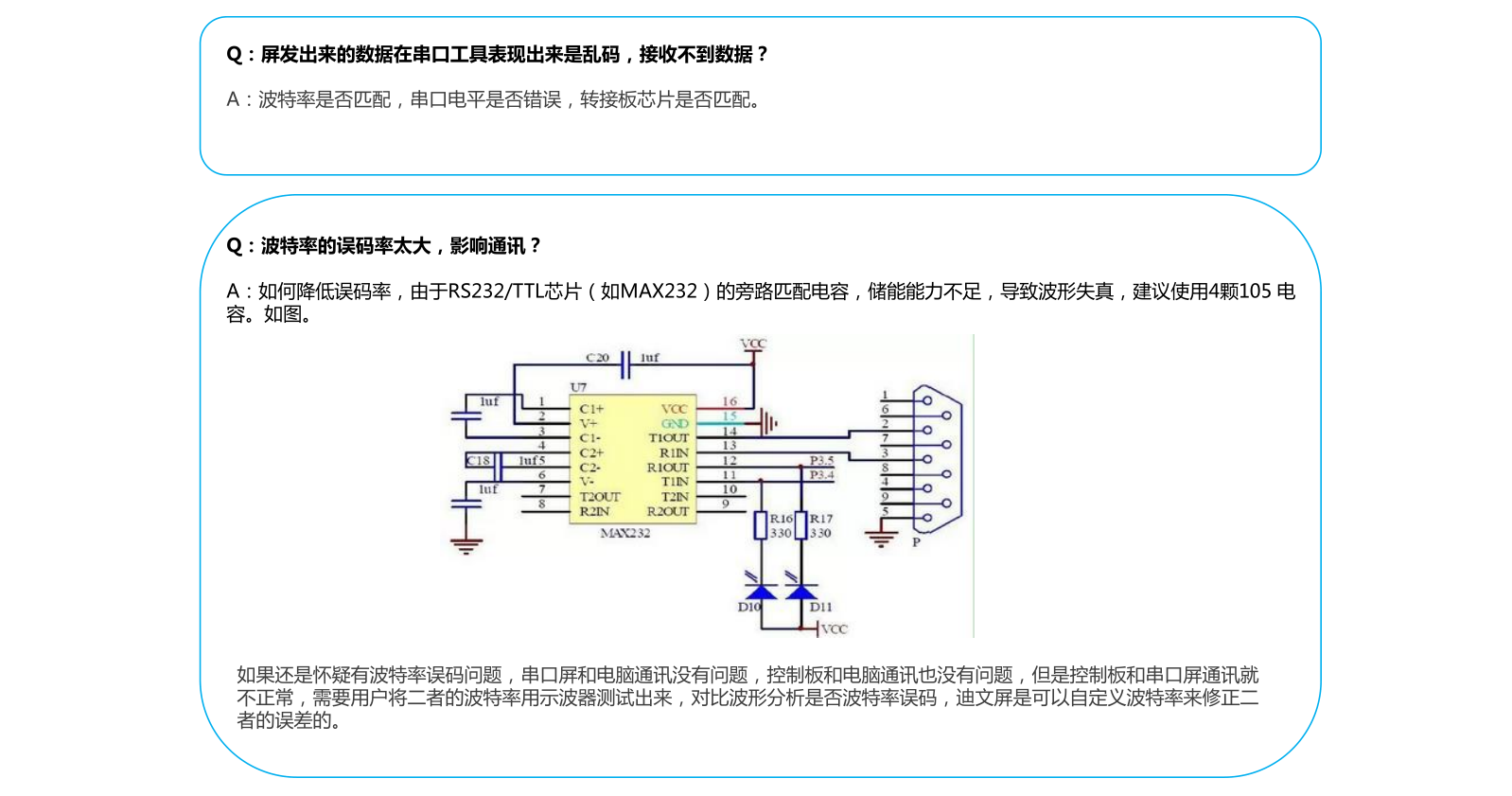

本篇汇总恒域威串口屏硬件类高频问题：串口工具打开后刷新不到串口号（台式机DB9出口与笔记本USB转TTL/RS232/RS485转接、HEX发送需勾选）；RS232/TTL/RS485接线错误（T、R交叉接线，GND共地，RS485需A接A、B接B）；屏发数据乱码（检查波特率匹配、串口电平、转接板芯片）；波特率误码率大（RS232/TTL芯片旁路匹配电容储能不足导致波形失真，建议使用4颗105电容）；3.3V与5V电平不完全匹配（串接330或470欧姆电阻、高速二极管或三极管做单向开关）；MAX3232/MAX232芯片损坏（用示波器测量232IC输入输出波形验证）；TTL屏与控制板通讯不上（输出端接5-10K上拉电阻并加小电容滤波，检查供电电压是否偏低）。
