串口屏出现黑屏现象？（硬件）

Question

串口屏出现黑屏现象？（硬件）

Accepted Answer

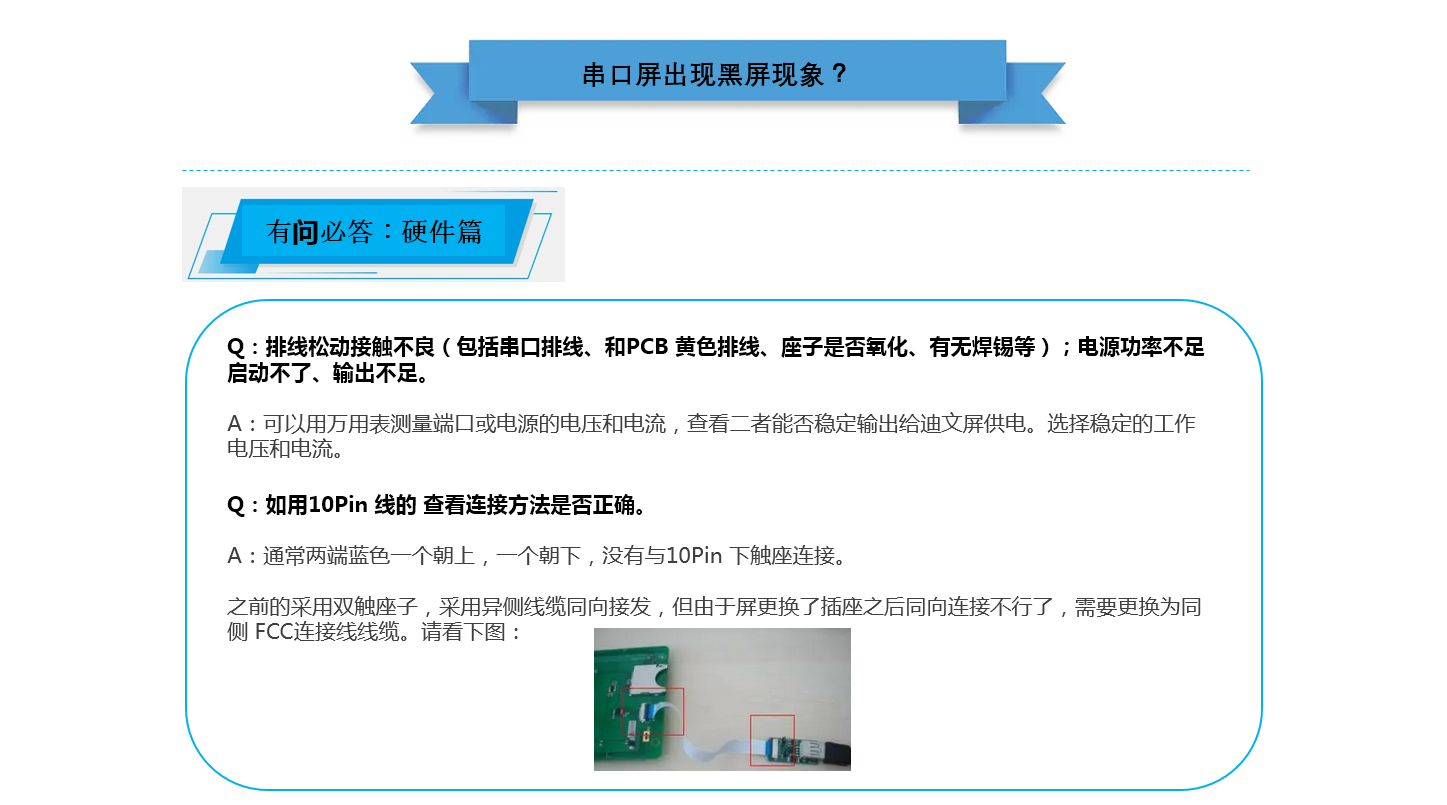

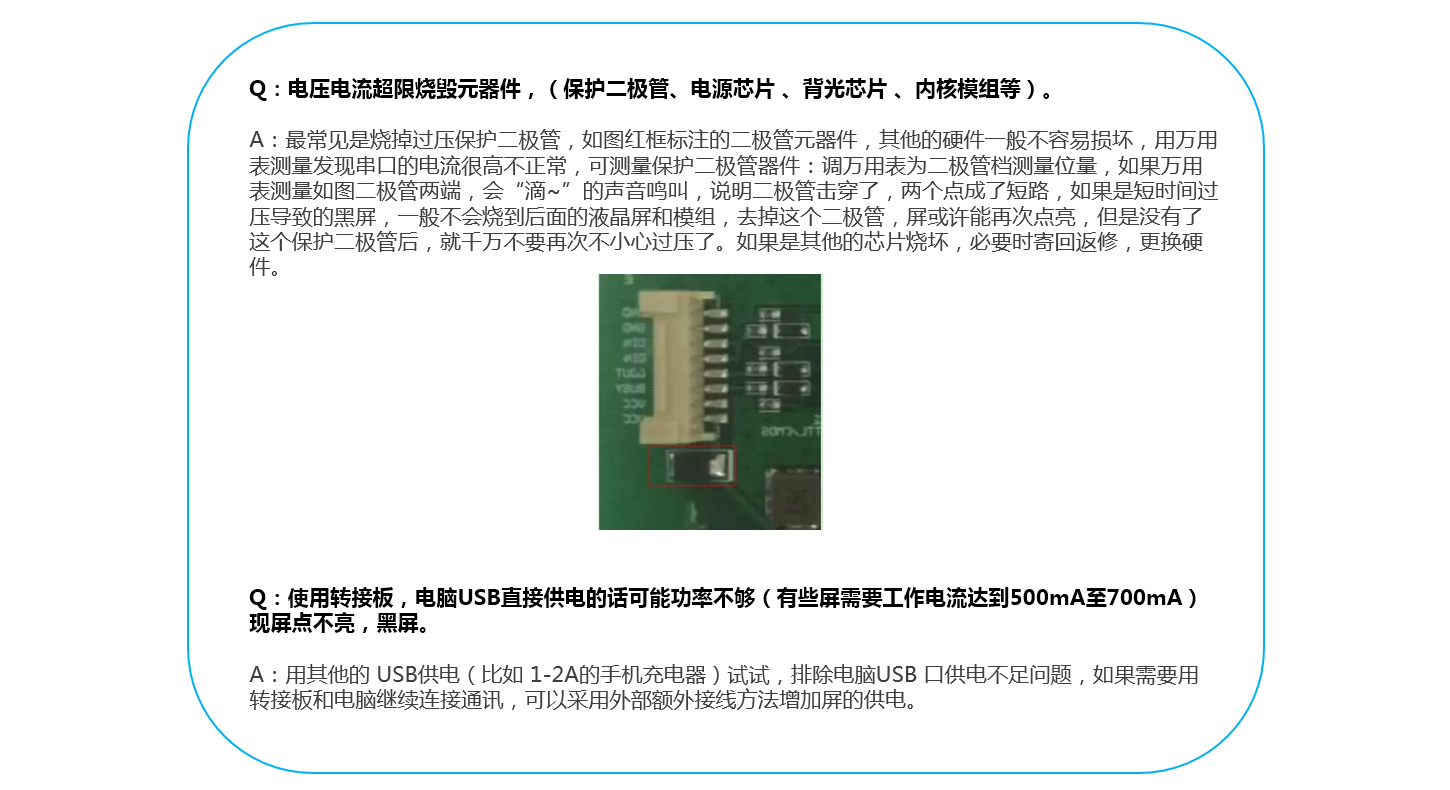

本篇汇总串口屏黑屏的硬件原因：排线松动接触不良（检查串口排线、PCB黄色排线、座子是否氧化、有无焊锡等）、电源功率不足启动不了输出不足（用万用表测量端口或电源的电压电流，查看二者能否稳定输出给屏供电）；10Pin线连接方法（通常两端蓝色一个朝上一个朝下，没有与10Pin下触座连接；屏更换插座后异侧线缆同向连接失效需更换同侧FPC连接线缆）；电压电流超限烧毁元器件（最常见是烧掉过压保护二极管，用万用表二极管档测量，两端会响说明二极管击穿短路，短时间过压黑屏但不会烧到液晶屏和模组，更换二极管后注意不要再次过压；其他芯片烧坏需寄回返修）；转接板电脑USB直接供电功率不够（有些屏工作电流达500mA至700mA导致黑屏，用1-2A手机充电器测试，或采用外部额外接线增加屏的供电）。
