恒域威串口屏控件问题（二）

Question

恒域威串口屏控件问题（二）

Accepted Answer

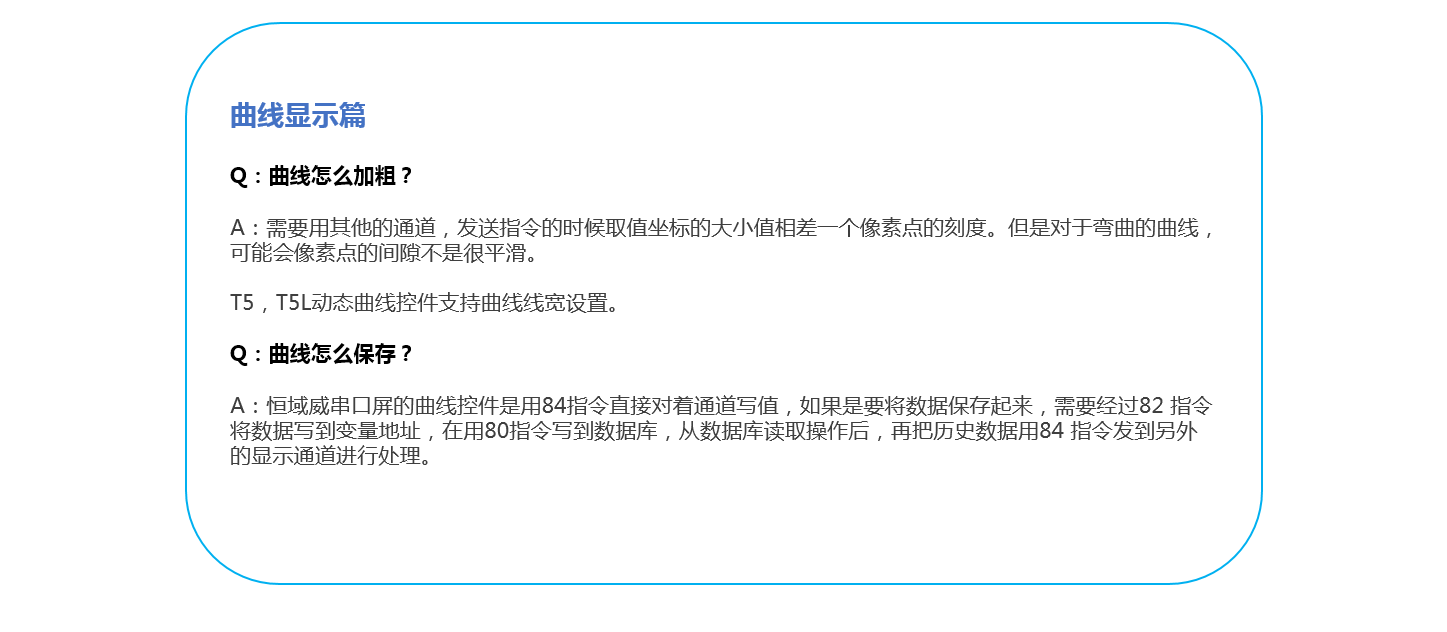

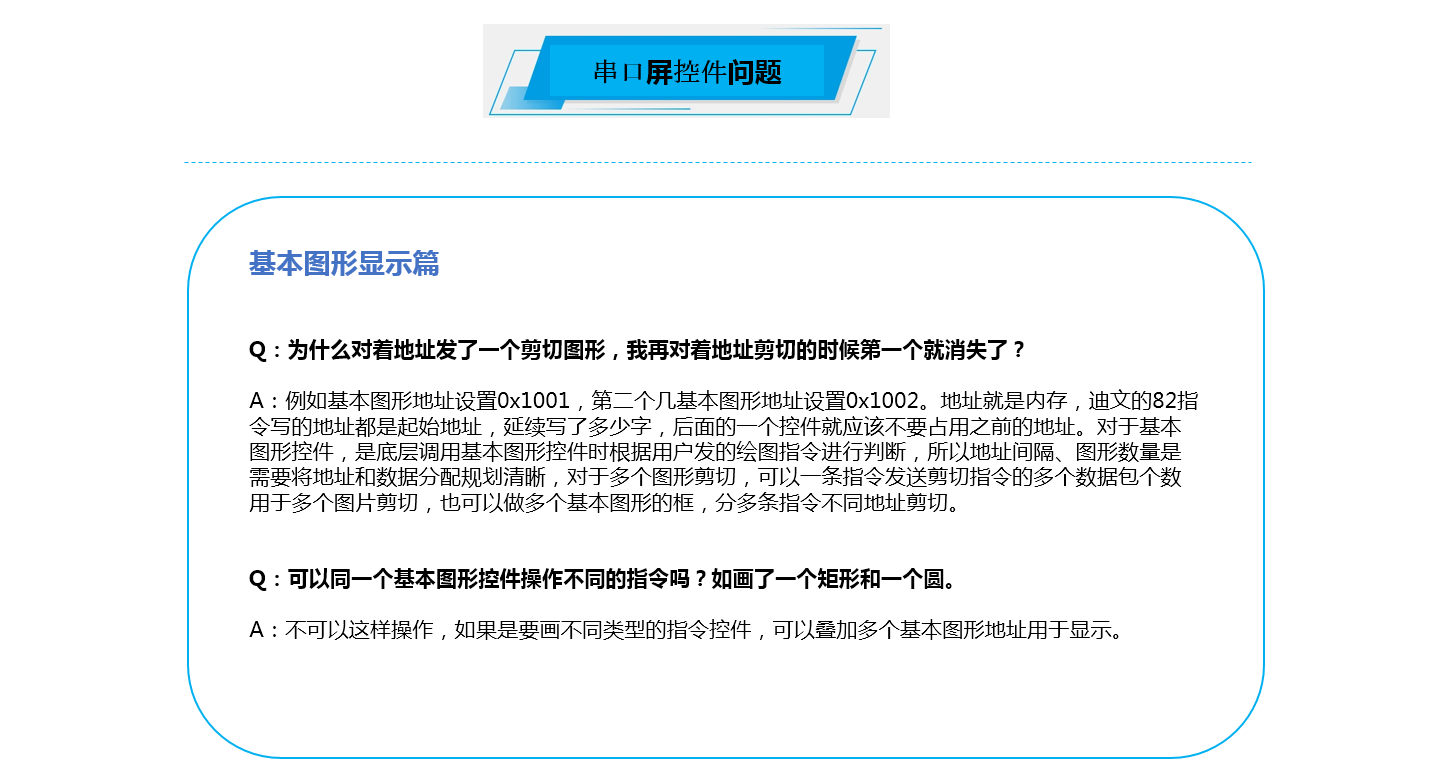

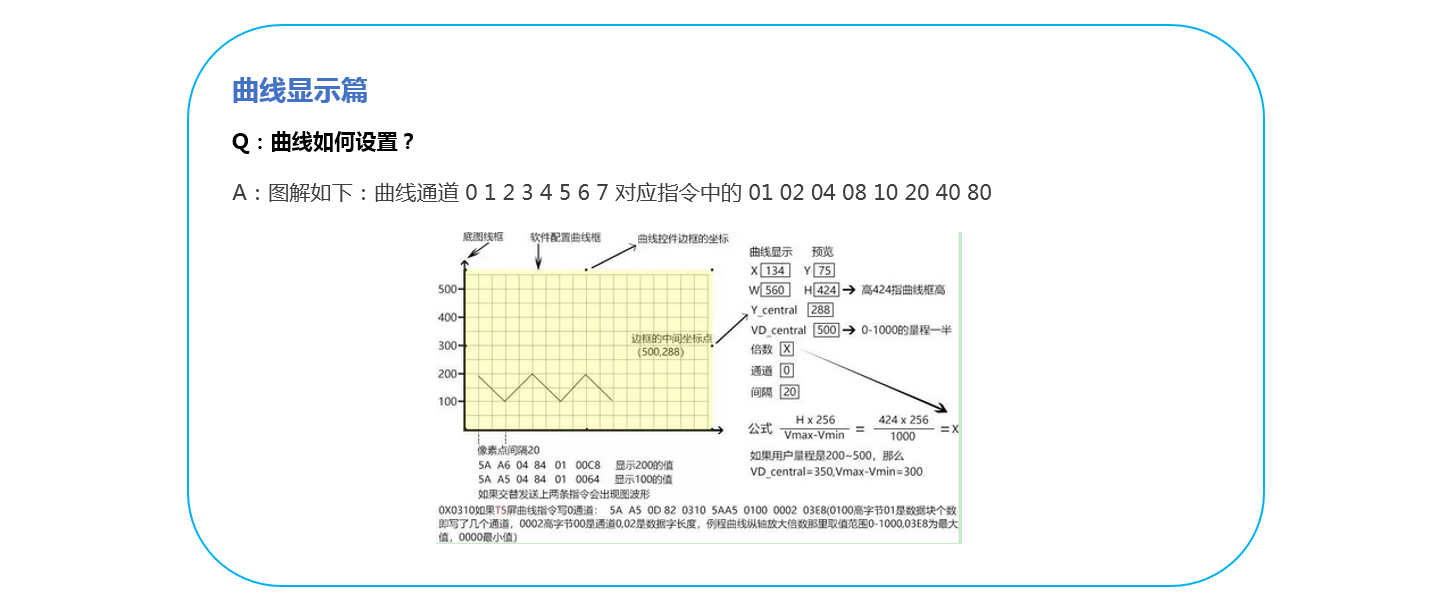

本篇汇总基本图形显示与曲线显示问题：对着地址发了一个剪切图形，再剪切时第一个就消失（地址就是内存，82指令写的地址是起始地址延续写多少字，后一个控件不要占用之前的地址，基本图形控件是底层基本图形拼接，需要将地址和数据规划清晰，多条指令可发送到剪切指令的多个数据包用于多个图片剪切）；同一个基本图形控件操作不同的指令如画矩形和圆（不可以，要画不同类型可叠加多个基本图形地址用于显示）；曲线怎么加粗（用其他通道，发指令时取值坐标相差一个像素点的刻度，T5、T5L动态曲线控件支持曲线线宽设置）；曲线怎么保存（曲线控件用84指令直接对通道写值，需保存时先用82指令将数据写到变量地址，再用80指令写到数据库，从数据库读取后再用84指令发到另外的显示通道）；曲线如何设置（曲线通道0-7对应指令中的01 02 04 08 10 20 40 80，公式X=424x256/(Vmax-Vmin)/1000，如量程200-500时V central为300）。
