恒域威串口屏控件问题（四）

Question

恒域威串口屏控件问题（四）

Accepted Answer

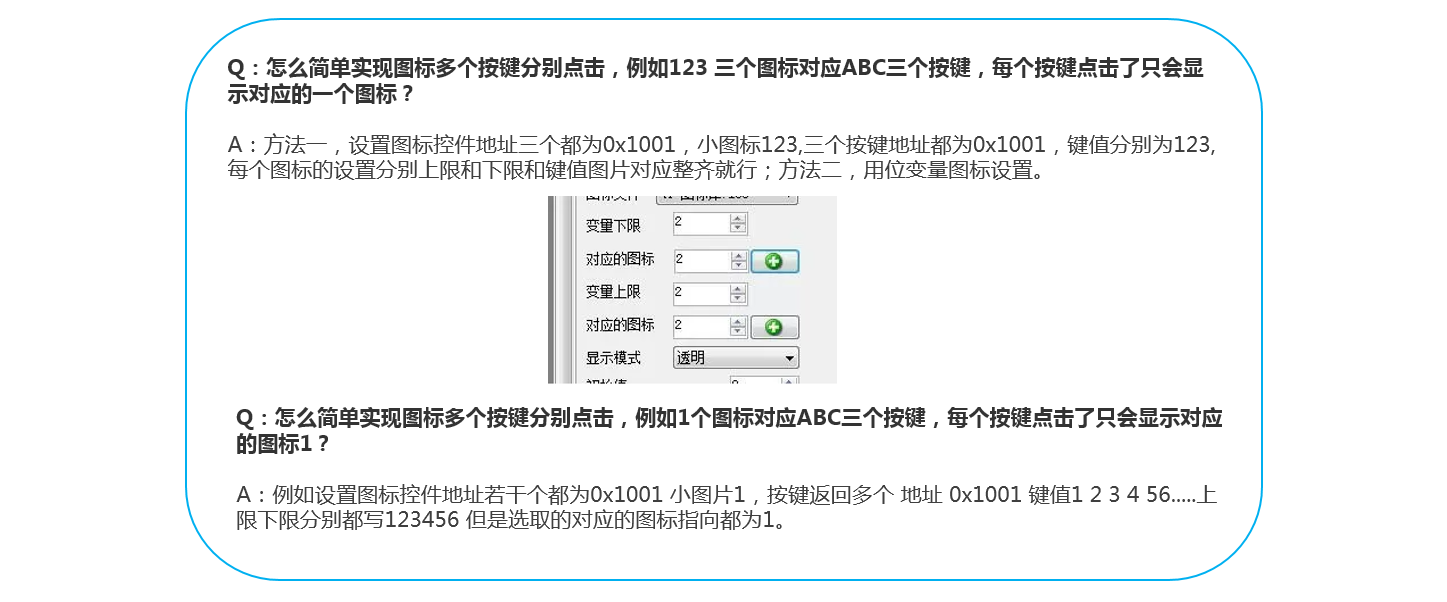

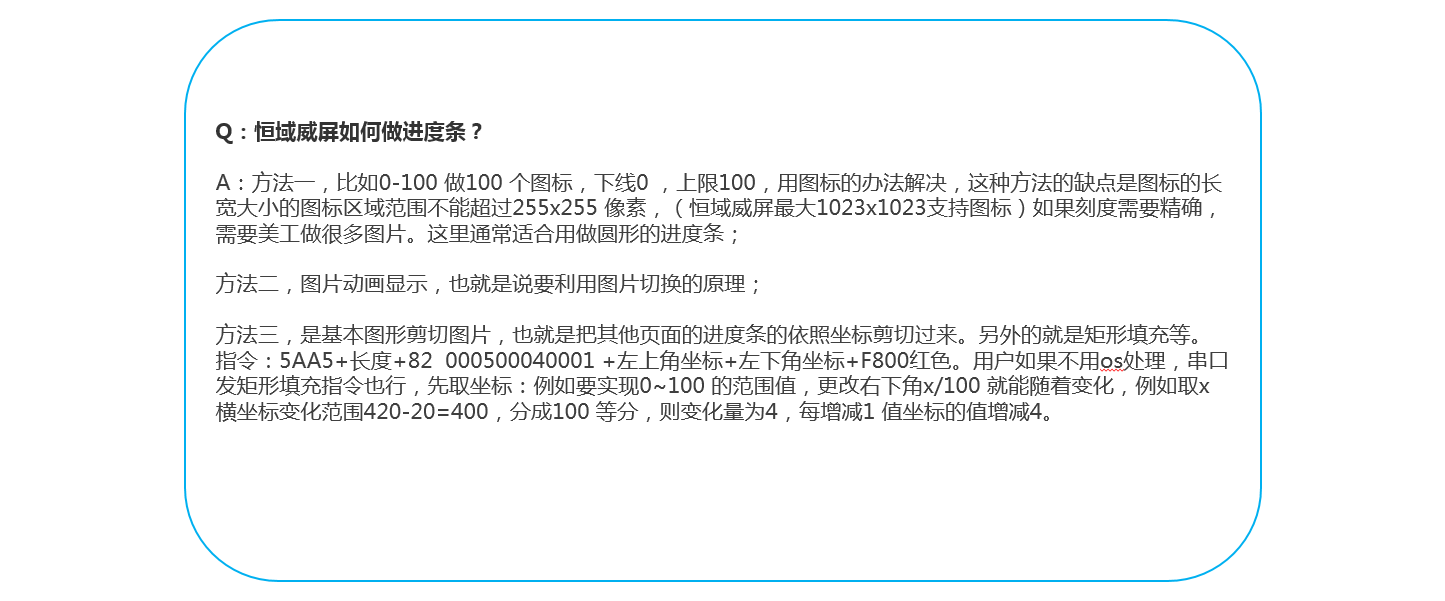

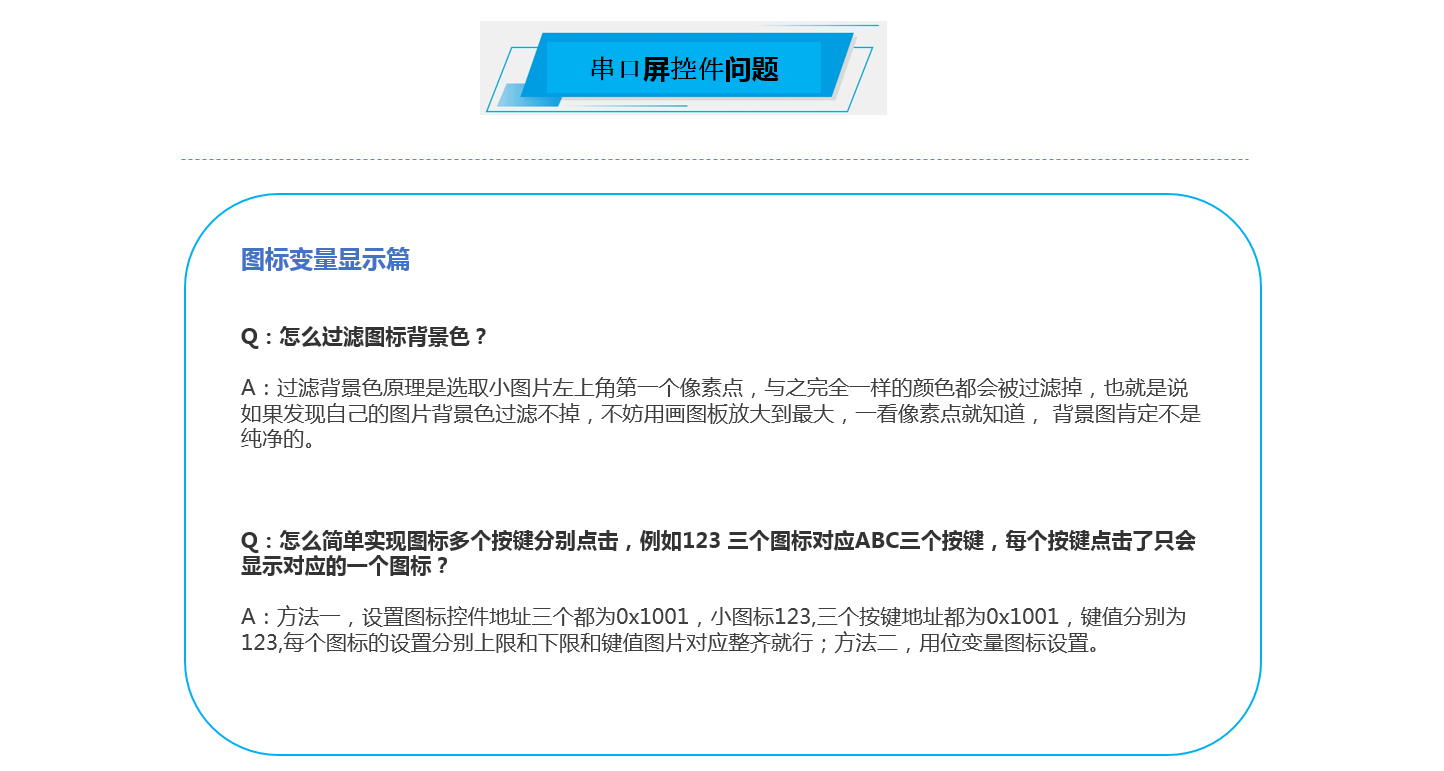

本篇汇总图标变量显示与进度条问题：怎么过滤图标背景色（过滤背景色原理是选取小图片左上角第一个像素点，与之完全一样的颜色都会被过滤掉，如果图片背景色过滤不掉，用画图板放大到最大查看像素点，背景图肯定不是纯净的）；怎么简单实现图标多个按键分别点击（如123三个圆标对应ABC三个按键，每个按键点击了只会显示对应的一个图标：方法一设置图标控件地址三个都为0x1001，小图标123三个按键地址都为0x1001，键值分别为123，每个图标的设置分别上限下限和键值图片对应整齐；方法二用位变量图标设置；单个图标对应多个按键时按键返回多个地址0x1001键值123456但对应图标都指向1）；恒域威屏怎么做进度条（方法一0-100做100个图标，下线0上线100，缺点图标区域不能超过255x255像素，恒域威屏最大1023x1023支持图标，适合圆形进度条；方法二图片动画显示利用图片切换原理；方法三基本图形剪切图片把进度条依照坐标剪切出来，矩形填充指令5AA5+长度+82 000500040001+左上角坐标+右下角坐标+F800红色，不用os处理时串口发矩形填充指令也行，先取坐标，如实现0~100范围值更改右下角x/100，x横坐标变化范围420-20=400分成100等分，每增减1值坐标值增减4）。
