恒域威串口屏电容触摸问题篇

Question

恒域威串口屏电容触摸问题篇

Accepted Answer

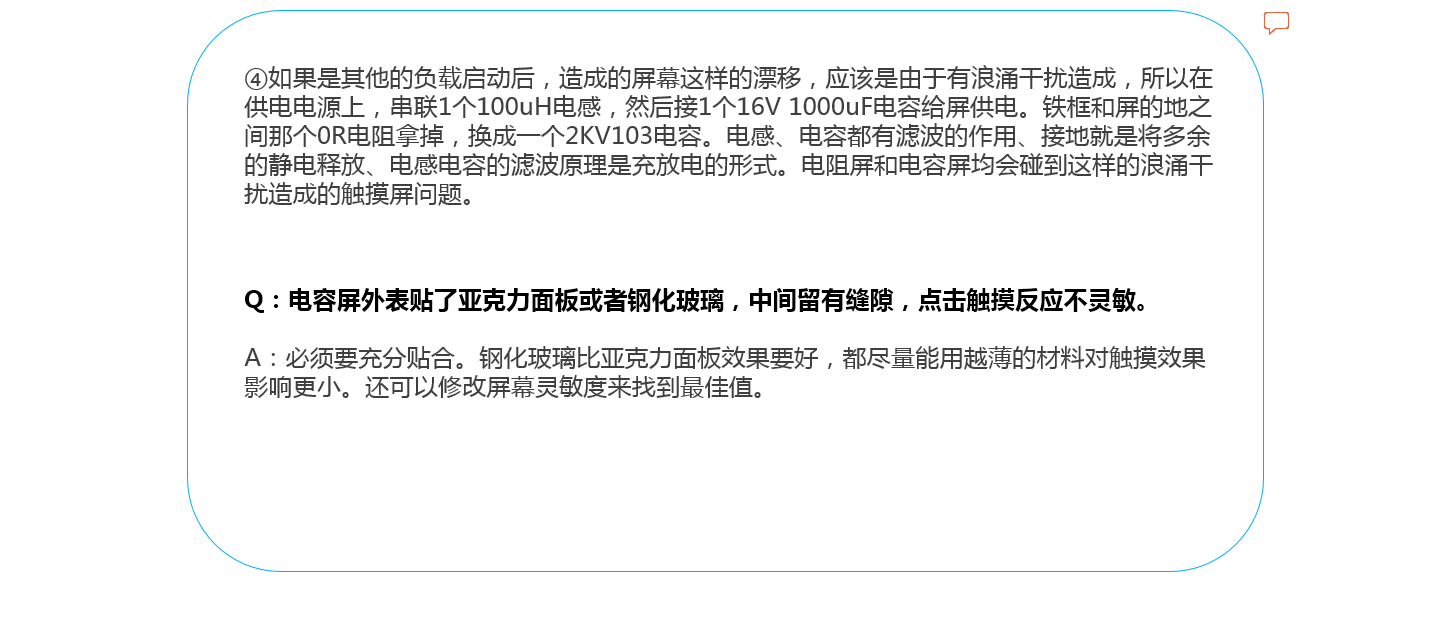

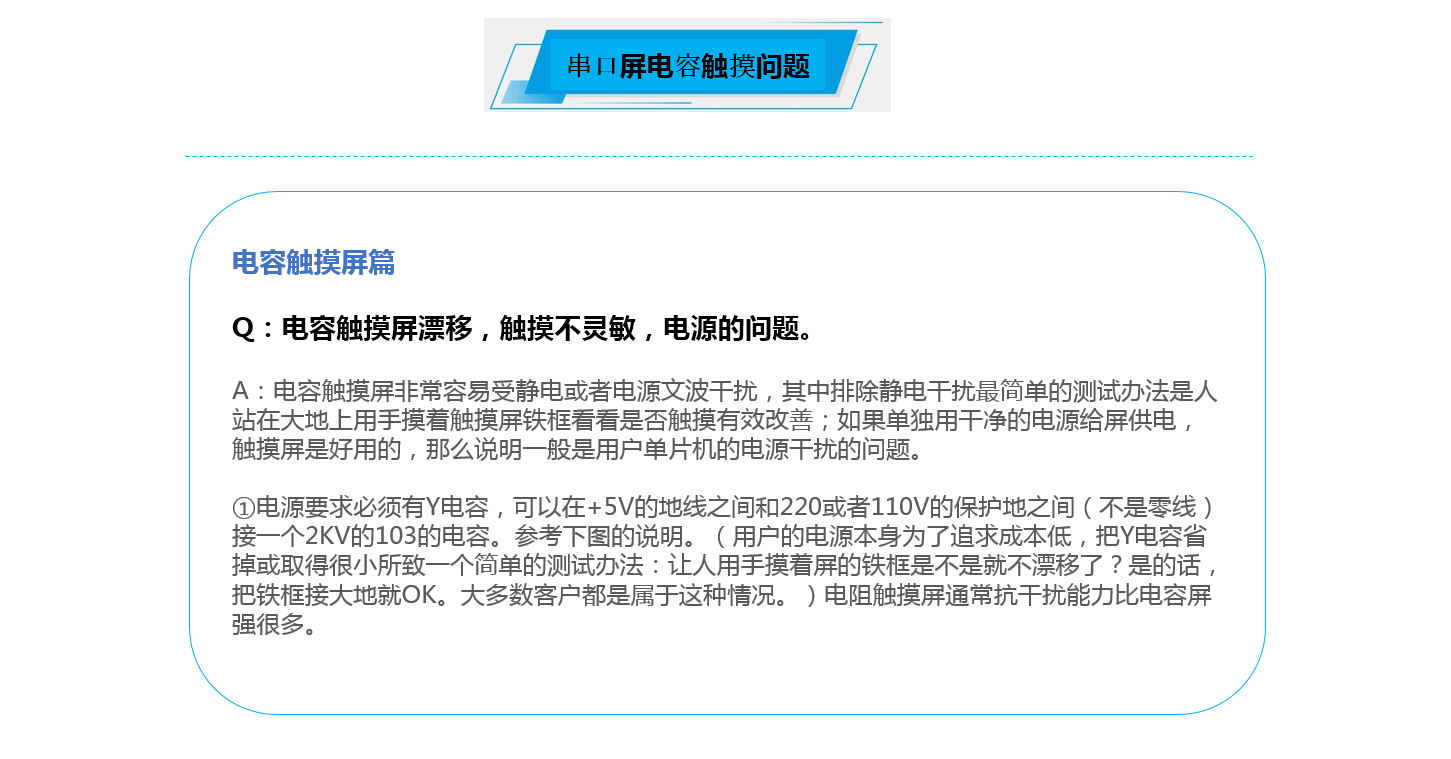

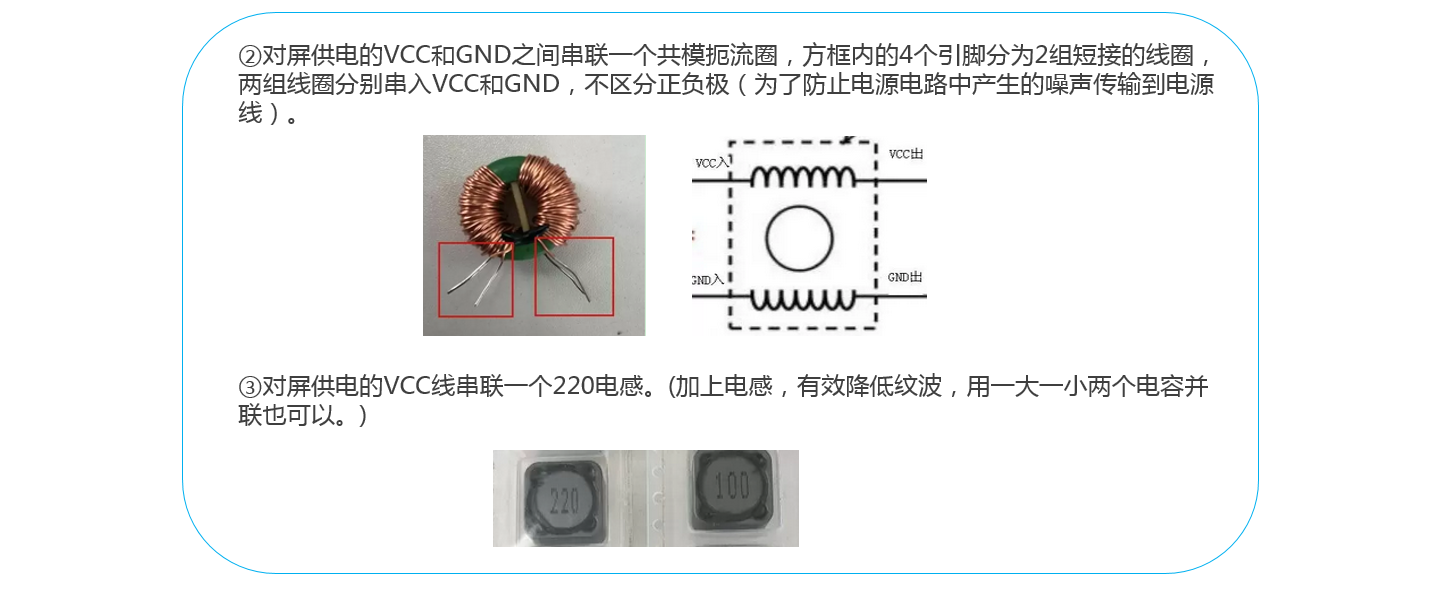

本篇汇总电容触摸屏问题：电容触摸屏漂移触摸不灵敏（电容触摸屏非常容易受静电或电源文波干扰，排除静电干扰最简单的测试办法是人站在大地上用手摸着触摸屏铁框看看是否触摸有效改善；如果单独用干净的电源给屏供电触摸屏是好用的，说明一般是用户单片机的电源干扰）：①电源要求必须有Y电容，可以在+5V的地线之间和220或110V的保护地之间（不是零线）接一个2KV的103电容，追求成本低把Y电容省掉或取得很小会导致漂移，把铁框接大地即可解决；②对屏供电的VCC和GND之间串联一个共模扼流圈，4个引脚分2组短接线圈分别串入VCC和GND不区分正负极，防止电源电路噪声传到电源线；③对屏供电的VCC线串联一个220电感，加上电感有效降低纹波，用一大一小两个电容并联也可以；④其他负载启动造成浪涌干扰（供电电源上串联1个100uH电感然后接1个16V 1000uF电容给屏供电，铁框和屏的地之间0R电阻拿掉换成2KV103电容）；电容屏外表贴了亚克力面板或钢化玻璃中间留有缝隙点击不灵敏（必须要充分贴合，钢化玻璃比亚克力效果好，尽量用越薄的材料，还可以修改屏幕灵敏度找到最佳值）。
