液晶显示模块在系统整机抗干扰静电中遇到的问题

Question

Accepted Answer

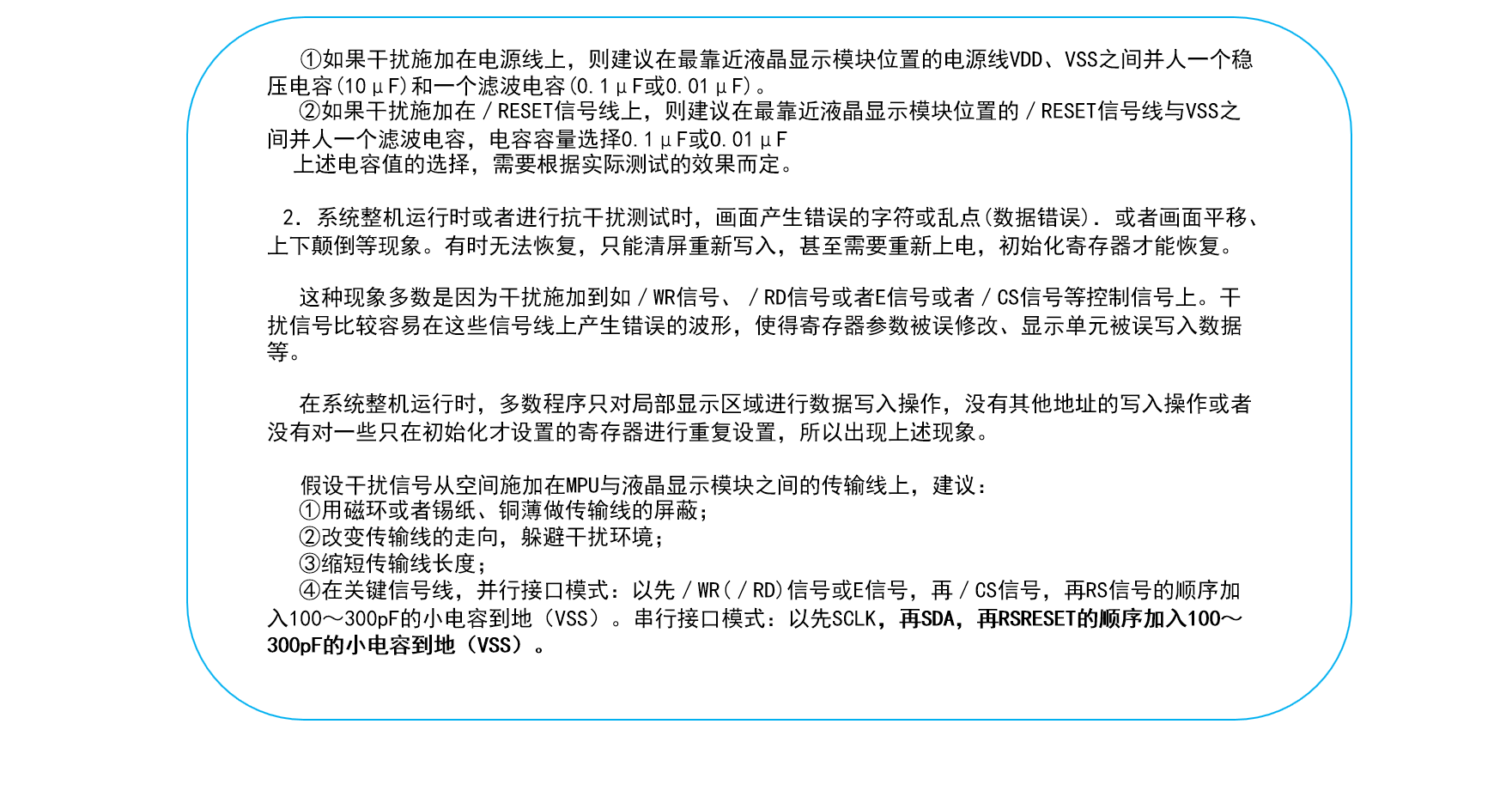

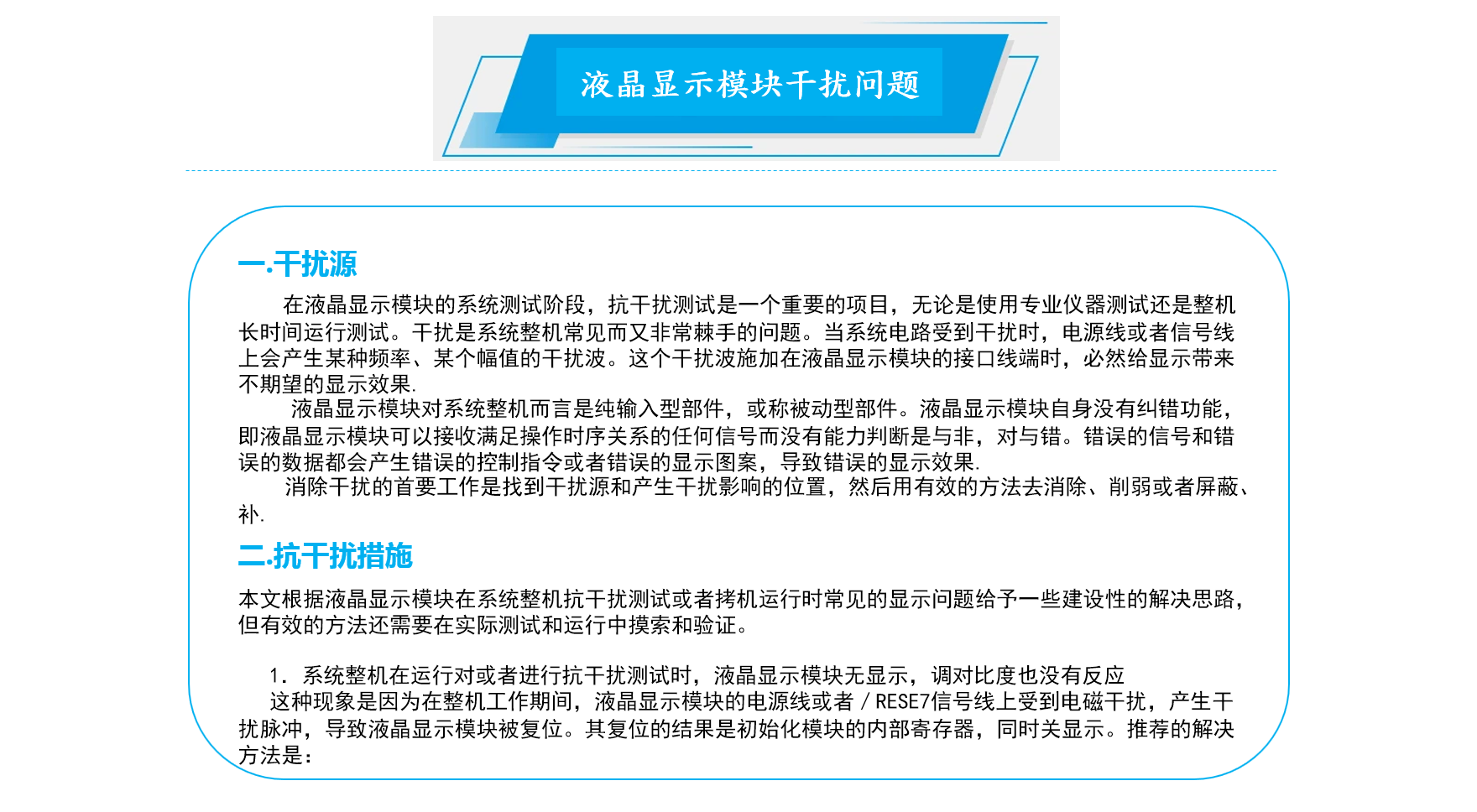

本篇讲解液晶显示模块在系统整机抗干扰静电测试中的问题：干扰源方面，液晶显示模块对系统整机而言是纯输入型（被动型）部件，自身没有纠错功能，可以接收满足操作时序关系的任何信号而没有能力判断是与非，错误信号和数据会产生错误的控制指令或显示图案；消除干扰的首要工作是找到干扰源和产生干扰影响的位置，然后用有效的方法消除、削弱或者屏蔽、补。抗干扰措施：（1）运行或抗干扰测试时液晶显示模块无显示、调对比度无反应——整机工作期间电源线或/RESET信号线受电磁干扰产生干扰脉冲导致模块被复位，初始化内部寄存器并关显示：如果干扰施加在电源线上，建议在最靠近模块位置的电源线VDD、VSS之间并入一个稳压电容（10μF）和一个滤波电容（0.1μF或0.01μF）；如果干扰施加在/RESET信号线上，则在最靠近模块位置的/RESET信号线与VSS之间并入一个0.1μF或0.01μF滤波电容，电容值根据实际测试效果而定。（2）画面产生错误字符乱点、画面平移、上下颠倒甚至无法恢复——干扰施加到/WR、/RD、E或/CS等控制信号上使寄存器参数被误修改、显示单元被误写入：用磁环或锡纸、铜薄传输线做屏蔽；改变传输线走向避免干扰；缩短传输线长度；在关键信号线并行接口模式以先/WR(/RD)信号或E信号再/CS信号再RS信号的顺序加入100~300pF小电容到地（VSS），串行接口模式以先SCLK再SDA再RSRESET的顺序加入100~300pF小电容到地（VSS）。
